型號 |
AK71xxC6 |
AK71xxC6-xx |
AK71xxC6-xxxx |
|
|
CPU |
CPU | Intel??6~9代Core/Pentium/Celeron CPU | ||
| TDP | 65W | |||
| 插座 | LGA1151 | |||
|
芯片組 |
芯片組 | Intel??Q170/H110 | ||
|
BIOS |
BIOS | AMI UEFI BIOS | ||
|
內存 |
插座 | 2 * SO-DIMM插槽,支持雙通道DDR4內存,頻率可達2666MHz | ||
| 最大容量 | 單條內存最大32GB,整機最大64GB | |||
|
顯卡 |
顯示芯片 | Intel??HD 530/Intel??UHD 630(視CPU而定) | ||
|
網絡 |
網絡芯片 | 1 * Intel??i210-AT芯片(10/100/1000 Mbps)
1 * Intel??i219-LM芯片(10/100/1000 Mbps) 1 * Intel??i350-AM4芯片(10/100/1000 Mbps) |
||
|
存儲 |
插座 | 1 * M.2 Key-M插座(含PCIe x4 Gen 3 + SATA3.0信號,支持NVMe/SATA SSD自動識別[1],尺寸2280) | ||
|
擴展 |
Mini PCIe | 1 * Mini PCIe插座(含PCIe x1 Gen 2 + USB 2.0信號,帶SIM卡插座,支持WiFi/BT/4G/CAN模塊) | ||
| 主彈匣 | N/A | 8A: 16*GPIO[2]/4*CH[3]/2*DP[4]+2*HDMI[4]/MXM 3.0 Type-A/B[5] 9A[6]:?16*GPIO[2]/4*CH[3]4*LAN, Intel i350-AM4 9D: 16*GPIO[2]/4*CH[3] 9M[6]: 16*GPIO[2]/4*CH[3]4*POE, Intel i350-AM4 9Q[6]: 4*POE, Intel i350-AM4 |
9A[6]:?16*GPIO[2]/4*CH[3]4*LAN, Intel i350-AM4
9D: 16*GPIO[2]/4*CH[3] 9M[6]: 16*GPIO[2]/4*CH[3]4*POE, Intel i350-AM4 9Q[6]: 4*POE, Intel i350-AM4 |
|
| 輔彈匣 | N/A | N/A | 9D: 16*GPIO[2]/4*CH[3] | |
|

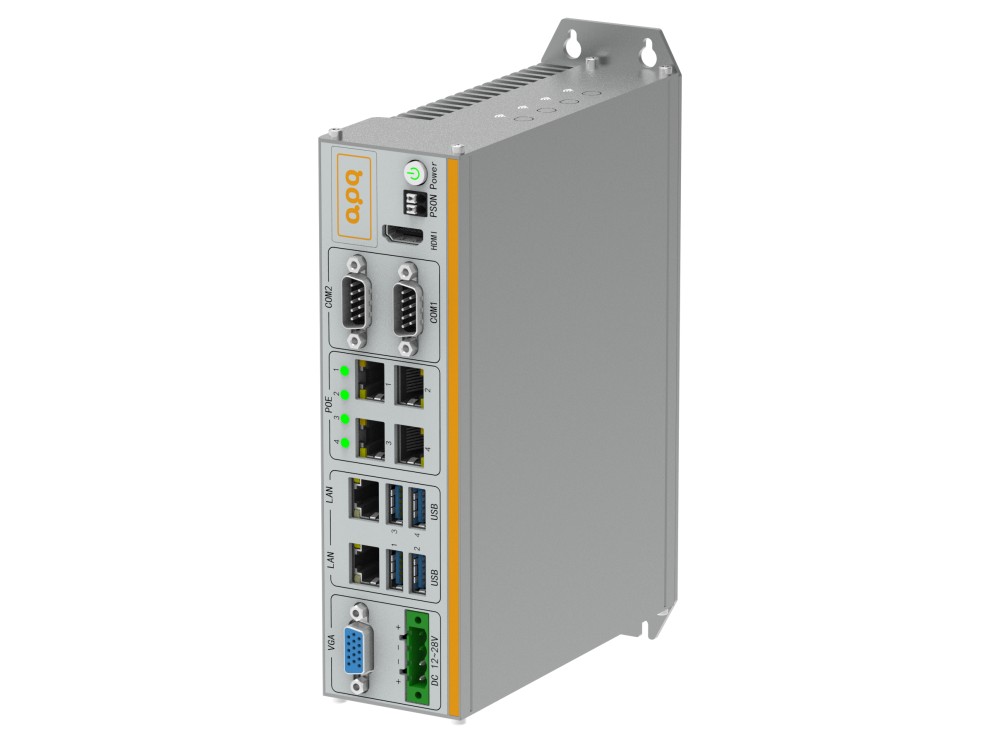

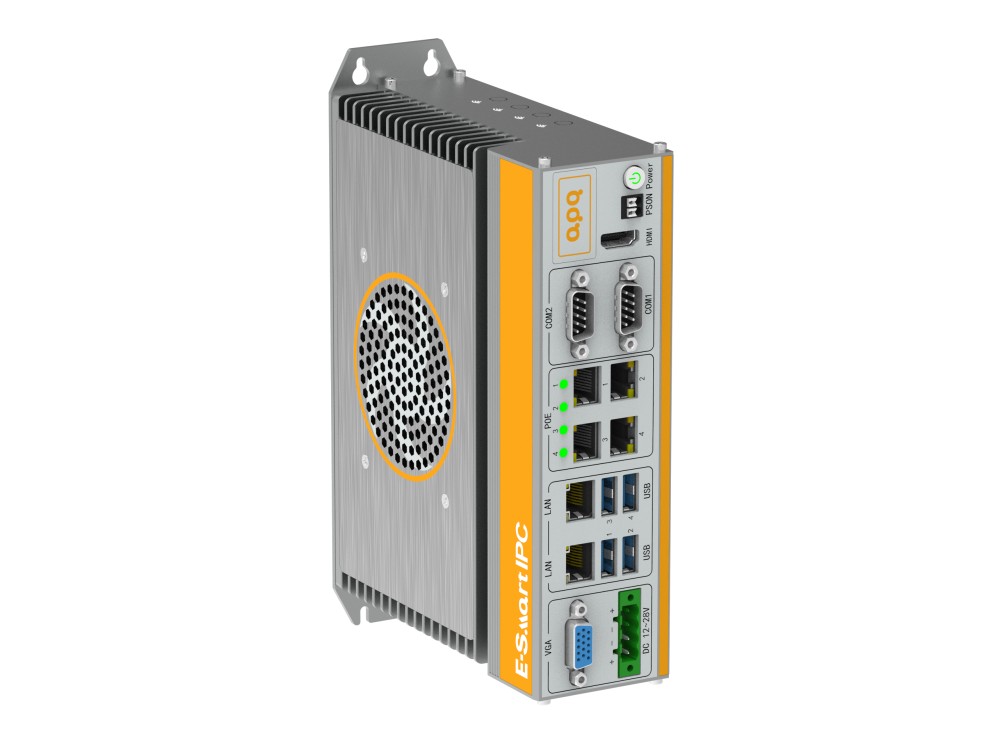

前I/O |
USB | 4 * USB 3.0 (Type-A) | ||
| 串口 | 2 * RS232/422/485 (COM1/2, DB9/M, RS232全定義) | |||
| 顯示 | 1 * HDMI接口(最大分辨率支持4096*2304 @ 24Hz) 1 * VGA接口(可選,最大分辨率支持1920*1200 @ 60Hz) |
|||
| 網絡 | 2 * RJ45接口 | |||
| POE | 4 * POE接口,支持IEEE 802.3af協議 | |||
| 電源 | 1 *?直流電源插座 | |||
| 開關 | 1 * 電源按鈕(含電源指示燈) 1 * 外接開關機按鈕插座 |
|||
|

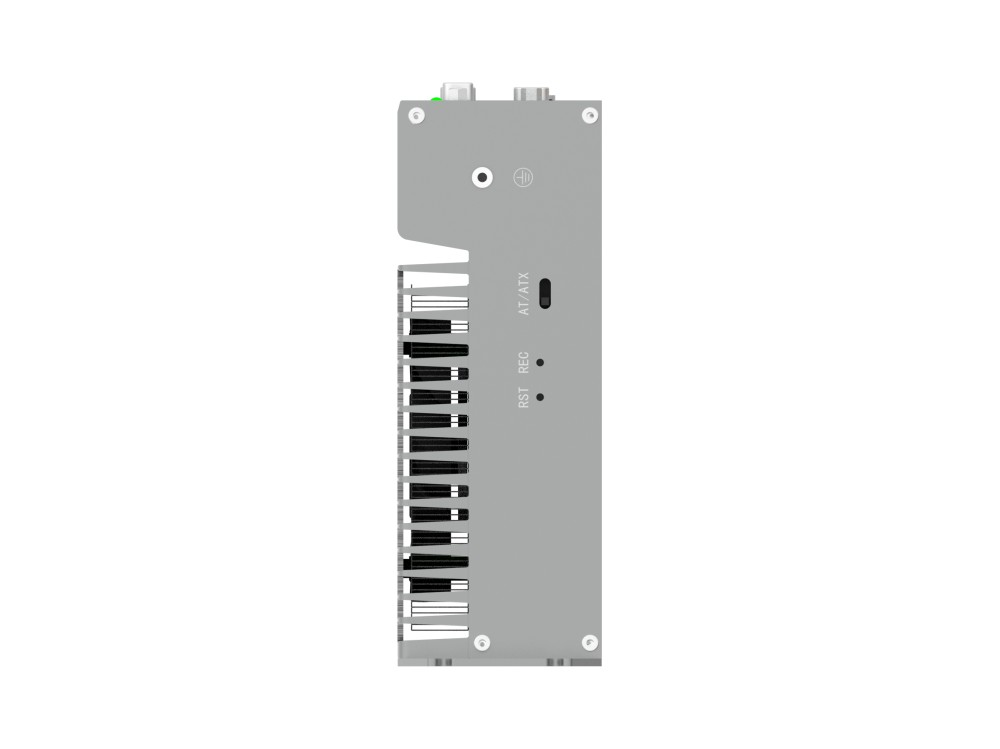

底部I/O |
開關 | 1 * AT/ATX 撥碼開關(開啟/關閉來電自啟) | ||
| 按鍵 | 1 * 復位按鍵?(按下0.2至1秒重啟,長按3秒清除CMOS) 1 * 系統還原按鍵 |
|||
|
供電 |
類型 | 直流 | ||
| 輸入電壓 | 12 ~ 28V(當使用光源、POE、MXM顯卡時,必須使用24V供電!) | |||
| 插座 | 1 * 4針電源輸入插座(P= 5.08mm) | |||
| RTC電池 | CR2032紐扣電池 | |||
|
系統支持 |
Windows | 6/7代CPU: Windows?7/10 8/9代CPU: Windows?10 |
||
| Linux | Linux | |||
|
看門狗 |
輸出 | 系統重啟 | ||
| 間隔 | 1 to 255秒,可編程 | |||
|
結構 |
外殼材料 | 散熱器/底蓋:鋁合,上/下蓋:鍍鋅板 | ||

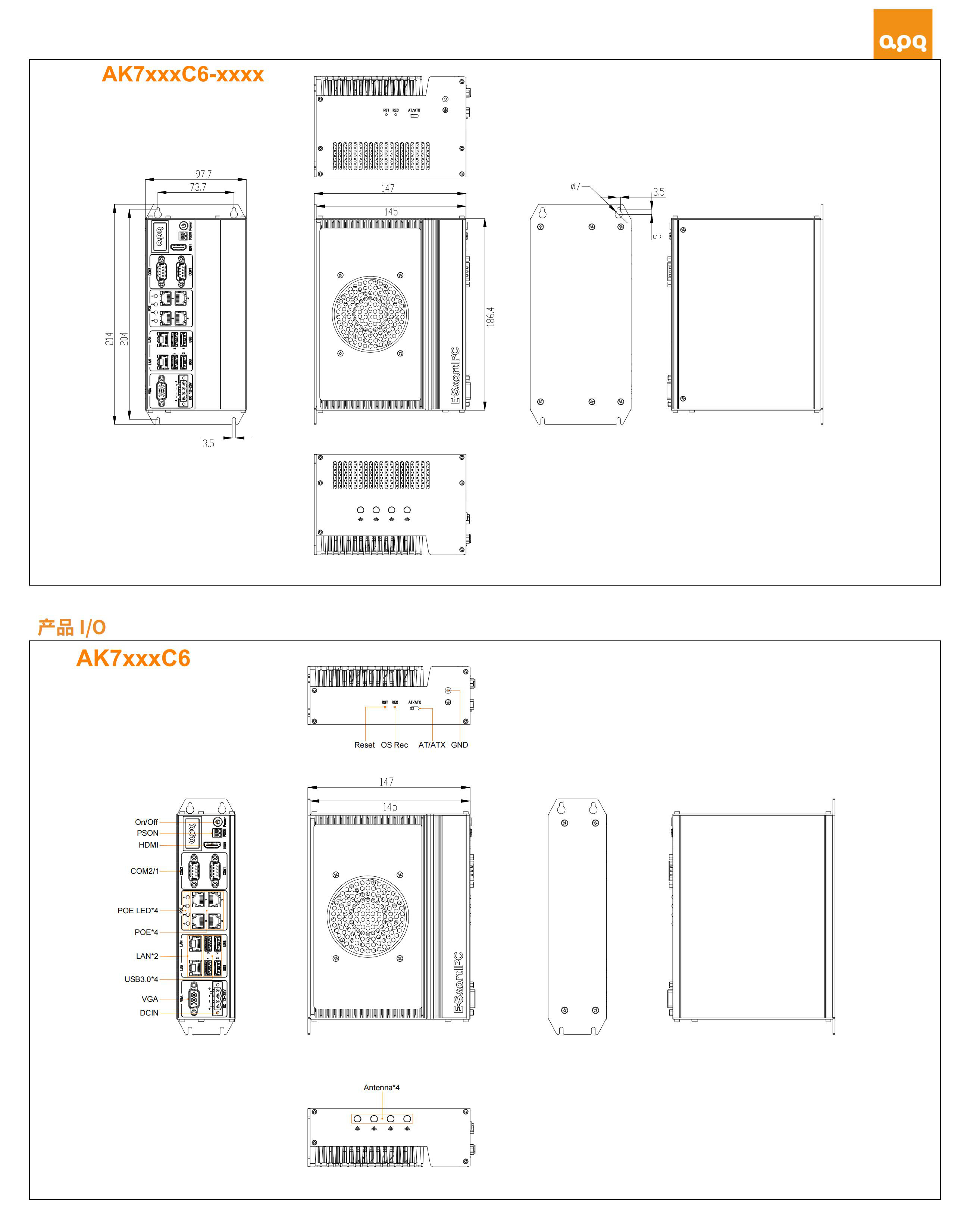

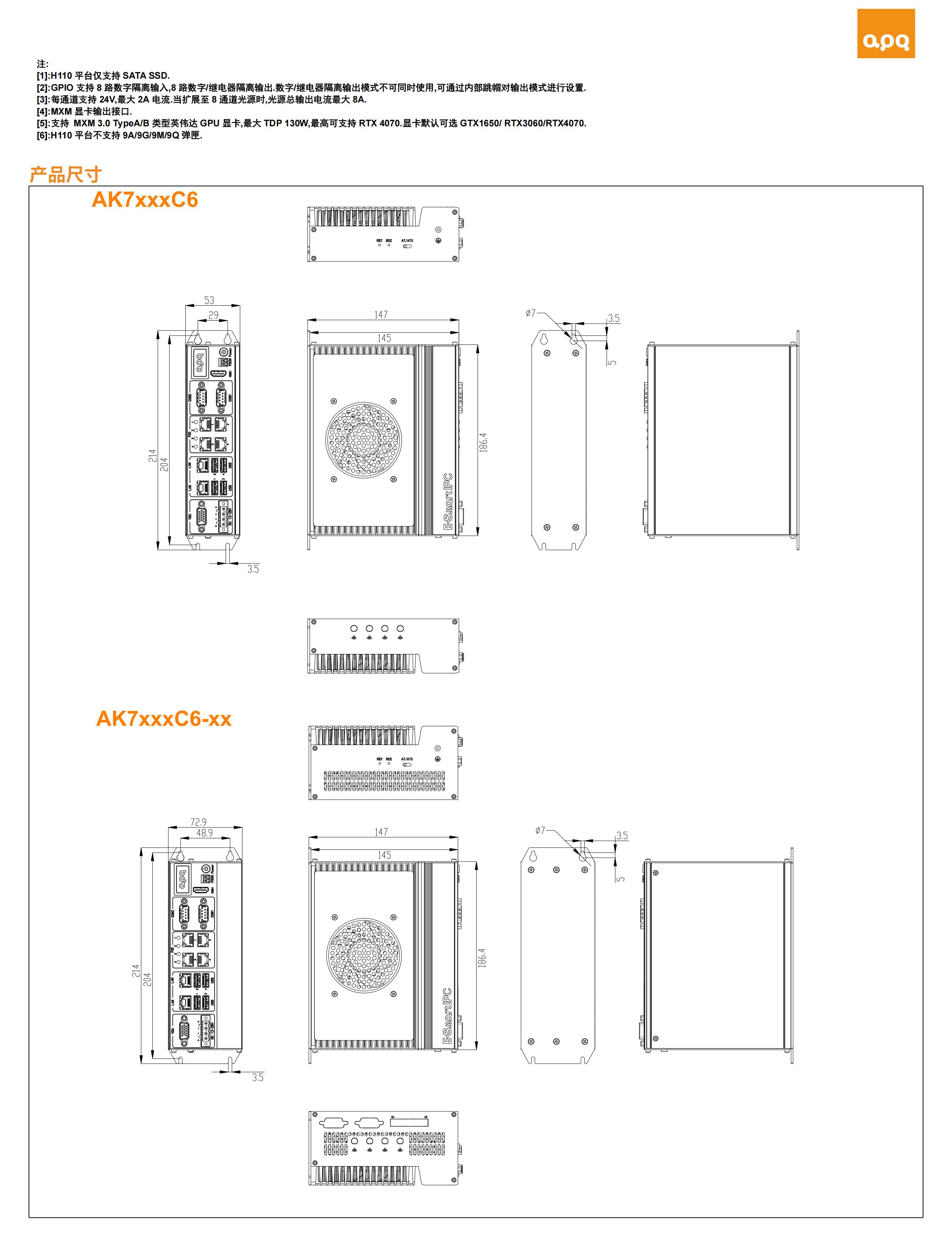

| 尺寸 | 53mm(L)*145mm(W)*186.4mm(H) | 72.9mm(L)*145mm(W)*186.4mm(H) | 97.7mm(L)*145mm(W)*186.4mm(H) | |

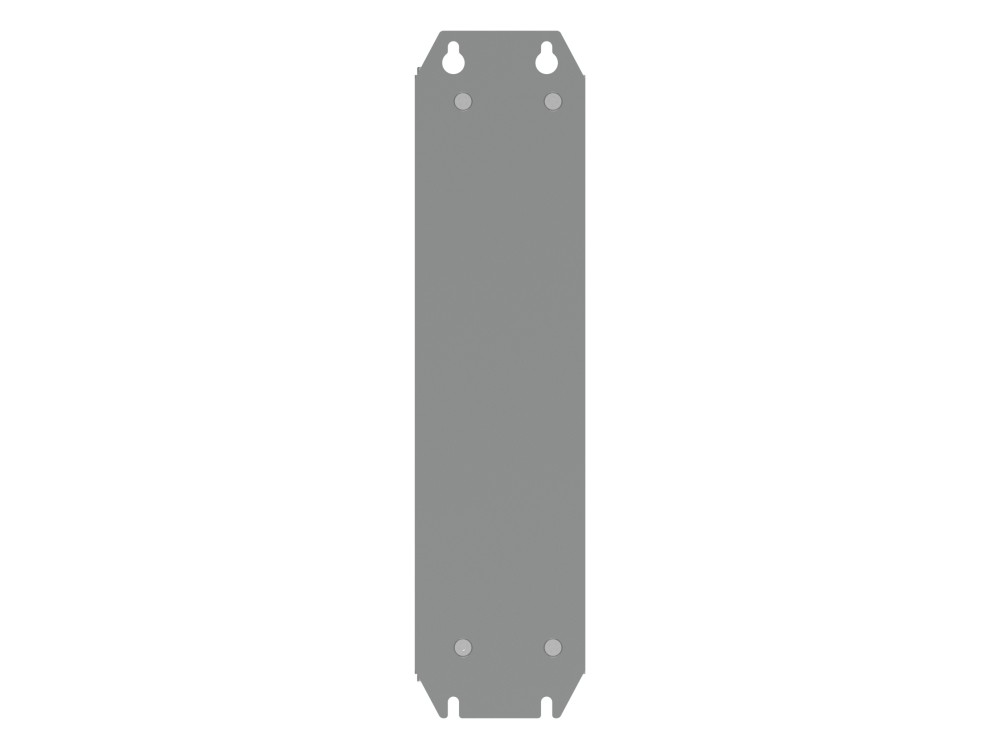

| 安裝方式 | 壁掛,導軌,桌面放裝 | |||
|
環境 |

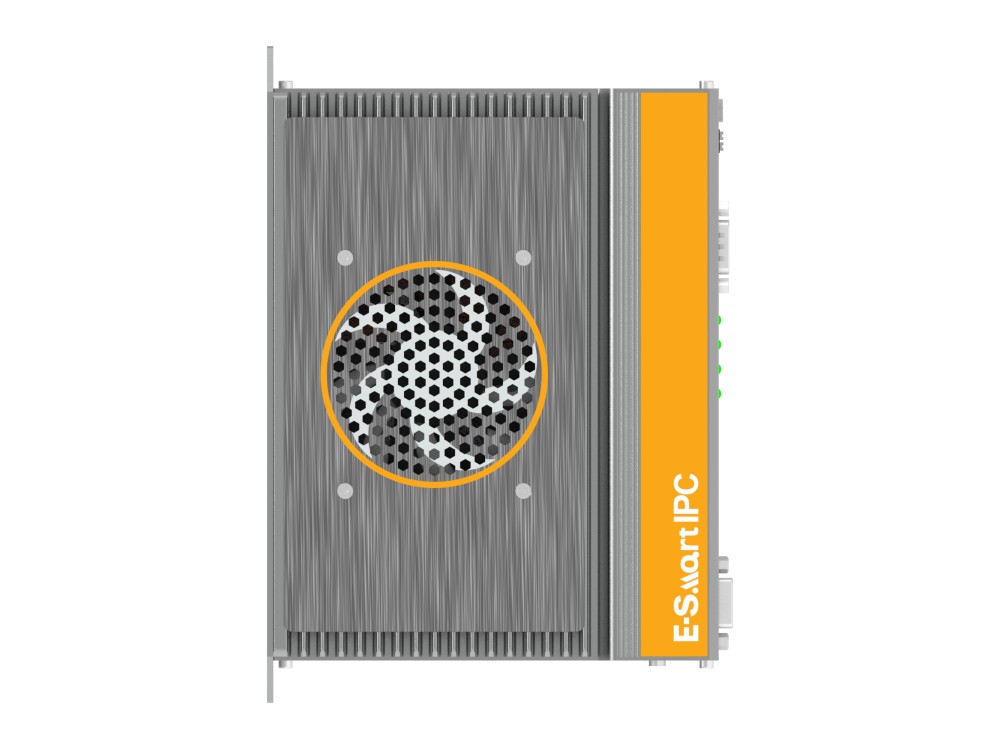

散熱系統 | PWM風扇主動式散熱 | ||
| 工作溫度 | -20~60℃?(使用工業SSD) | |||
| 存儲溫度 | -40~80℃?(使用工業SSD) | |||
| 濕度 | 5 to 90% RH (非冷凝) | |||
| 震動 | IEC 60068-2-64(3Grms@5~500Hz, random, 1hr/axis,使用SSD) | |||
| 沖擊 | IEC 60068-2-27(30G, half sine, 11ms,使用SSD) | |||
-
AK7xxxC6系列
